La production électrique est la pierre angulaire de toute installation semi-autonome. Voici quelques mots sur les différents aspects de cette production.
Pour l’instant il n’y a rien sur l’énergie photovoltaïque, mais ça viendra…
Consommation électrique
Hydroélectricité
Énergie éolienne
Groupe électrogène
Stockage d’électricité
_______________________________________________________
______________________________
Consommation électrique
Dimensionner une production électrique signifie connaître et comprendre la consommation électrique d’un ménage ou d’une activité. Voici quelques liens et tableaux à ce sujet.
Tableau de consommation électrique des appareils domestiques
http://energie-developpement.blogspot.com/2011/09/consommations-classiques-des-appareils.html
Mode de calcul de consommation électrique journalière d’une installation électrique
http://energie-developpement.blogspot.com/2011/09/calculer-la-consommation-denergie-dune.html
Consommation d’éclairage
https://eco-ecolo.com/environnement/economiser-electricite-comment-calculer-la-puissance-declairage-de-sa-piece/
Consommation des appareils électro-ménagers
| FROID | |
| Frigo LG dernière génération | 34 W |
| Frigo 100L | 100 W |
| Frigo combi (250 litres), label A+ | 150 à 200 W |
| Frigo combi (250 litres), label C | 200 à 350 W |
| Conditionnement d’air | 2600 à 4000 W |
| LOISIRS | |
| TV tube cathodique en service | 80 à 100 W |
| TV tube cathodique en mode veille | 4 à 10 W |
| TV LCD en service | 90 à 250 W |
| TV LCD en mode veille | 3 W |
| TV plasma en service | 261 à 344 W |
| TV plasma en mode veille | 3 W |
| Ordinateur avec écran cathodique | 100 à 120 W |
| Ordinateur avec écran cathodique en mode veille | 40 à 60 W |
| Ordinateur avec écran plat | 70 à 80 W |
| Ordinateur avec écran plat en mode veille | 3 W |
| ENTRETIEN DU LINGE | |
| Machine à laver AAA (coton 60°C) | 2000 à 2200 W |
| Machine à laver C (coton 60°C) | 2500 à 3000 W |
| Sèche-Linge C | 2500 à 3000 W |
| Fer à repasser | 750 à 1100 W |
| Machine à coudre | 70 à 100 W |
| ENTRETIEN HABITAT | |
| Aspirateur | 650 à 800 W |
| TOILETTE | |
| Rasoir électrique | 8 à 12 W |
| Sèche cheveux | 300 à 600 W |
| ECLAIRAGE | |
| Lampadaire avec lampe économique | 15 à 25 W |
| Amp. incandescence : 3 amp | 100 à 200 W |
| Lampe halogène sur pied 300 W | 300 W |
| Aquarium | 100 à 300 W |
| CUISINE | |
| Bouilloire | 2000 |
| Cuisinière (taque classique) à four | 8000 à 10000W |
| Four classique | 2000 à 2500 W |
| Four micro-ondes | 1000 à 1500 W |
| Friteuse | 1500 à 2000 W |
| Grille viande | 1000 W |
| cafetière | 500 à 1000 W |
| Gaufrier | 800 à 1200 W |
| Grille-pain | 500 à 1000 W |
| Mixer | 100 à 150 W |
| Hotte | 70 à 150 W |
| Lave-vaisselle | 1200 W |
| Chauffage d’appoint électrique | 1000 à 2000 W |
| Radio-réveil | 3 à 6 W |
| Tondeuse électrique | 1000 à 1500 W |
Outil de calcul de consommation :
https://semtive.com/calculate-energy/
_______________________________________________________
______________________________

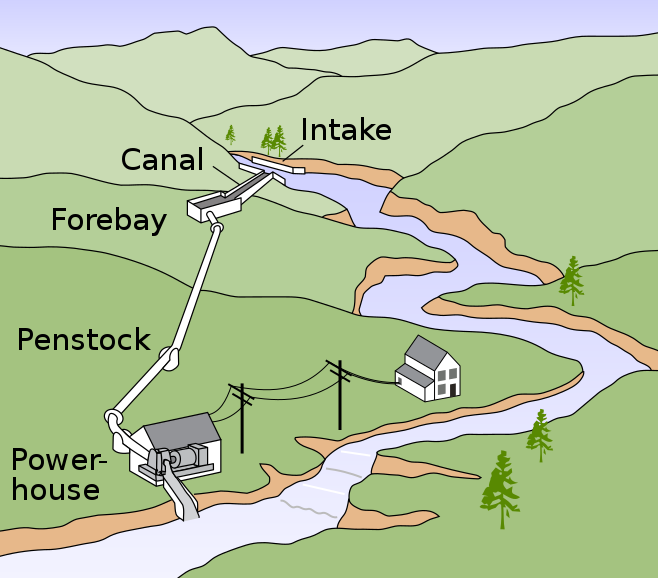

Hydroélectricité
Débit et puissance
Comment mesurer le débit d’une rivière ?
Les généralités de l’hydrométrie
https://www.encyclopedie-environnement.org/eau/hydrometrie-mesurer-debits-dune-riviere/
Technique de calcul artisanale
https://www.heliciel.com/helice/calcul-helice-aile/mesure%20debit%20rivierre.htm
Calculs de puissance
La puissance en watts d’une chute se calcule par la formule P = Q x g x h
avec Q = débit en kg/seconde g = gravité terrestre = 9.81 m/s² et h = hauteur de chute en m.
1 m3 d’eau tombant de 1 m à une puissance théorique de 10 000 w [en réalité 9 810W] (comptons plutôt 8 kw pour tenir compte des pertes inévitables).
1 m3 c’est, à la vitesse de 1 m/s (3,6 km/h > un pas de marche tranquille), une rivière de 2 m de large par 0,5 m de hauteur d’eau (au niveau du genou).
https://www.smith-eng.co.uk/hydro/
Fall (in metres) x Flow (litres per second) x Gravity 9.81 = Power (Watts). e.g. 4.1 x 200 x 9.81 = 8,044 Watts
For 75% efficiency the total available power is: 8,044 Watts x 75% = 6033 watts (6kW)
Types de centrales hydroélectriques
Voici quelques systèmes commerciaux de production d’hydro électricité

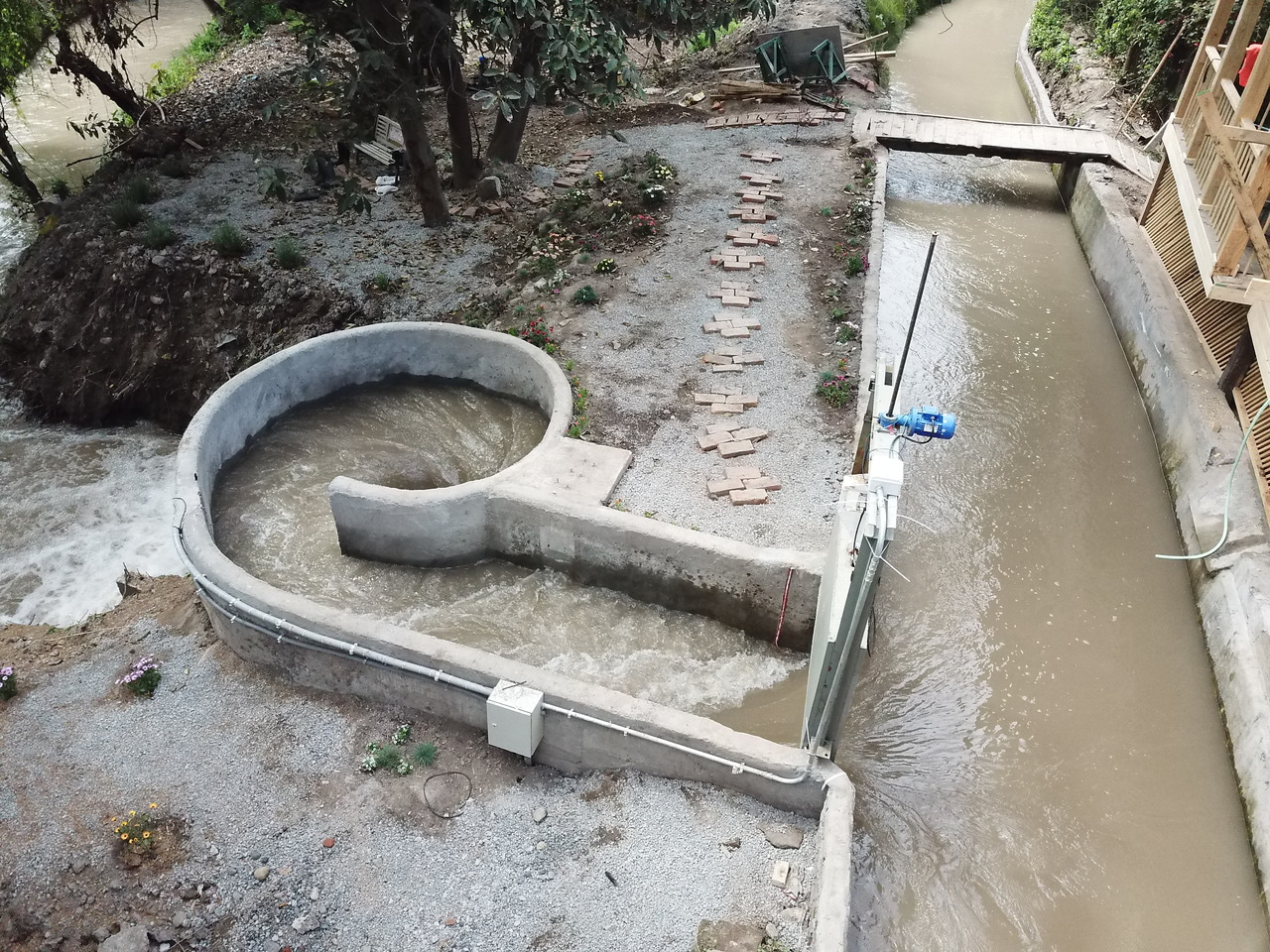

Turbulent Turbine
Meilleur système de tous ceux passés en revue, les turbines à siphon Turbulent peuvent produire beaucoup d’électricité même avec une faible altitude, et leur design en fait des installations robustes et durables.
Article sur Koreus.com
https://www.youtube.com/channel/UCwVtAvxECRpogletKHlV_uQ
https://www.turbulent.be
2500-4500€/kW, en incluant les travaux civils
Setur Bladeless Turbine
Une turbine inventée par un ingénieur tchèque qui produit de l’électricité à partir un courant d’eau faible. A prendre avec des pincettes…
https://positivr.fr/setur-bladeless-turbine-hydraulique-miroslav-sedlacek-electricite-eau/
Tarifs et références :
https://vortexhydro.com/fr/marche
SETUR M – 200 €
Cappa small hydro power station
https://newatlas.com/cappa-compact-hydropower-generator/25430/
Société Ibasei
10 000€/250W
Hydro Electric Barrel Generator (HEB)
http://www.hydro-electric-barrel.com/index.html
Roue d’1,5m : jusqu’à 2KW (voir : http://www.hydro-electric-barrel.com/html/output_new.html)
Smart MonoFloat
Smart MonoFloat
Jusqu’à 5KW
15 000€
BTTF M20
http://bttfwatertech.blogspot.com
Fabriquer sa propre pico centrale avec une vieille machine à laver
_______________________________________________________
______________________________

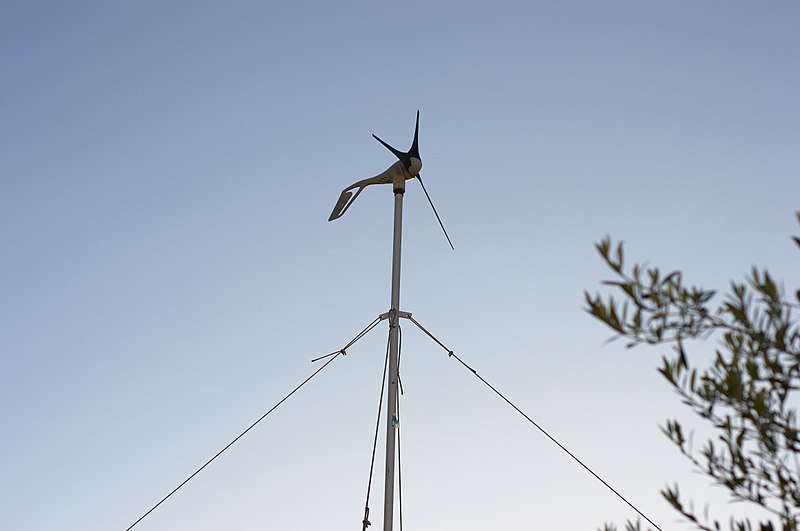

Énergie éolienne
Nemoi M
Petite éolienne domestique
https://semtive.com/
The starting price for the Nemoi M model is $4,695
Association Tripalium
Voir association Tripalium qui développe les stages d’autoconstruction d’éolienne de type Piggott (200-2000W).
https://www.tripalium.org
_______________________________________________________
______________________________
Groupe électrogène
Groupe électrogène pour maison – Ooreka
Tableau de consommation de diesel d’un groupe
blog.pg-consultant.fr/public/equivalencekva_a.pdf
_______________________________________________________
______________________________
Stockage d’électricité
Stockage gravitaire de petite échelle
Pour un stockage de 10kWh , il faut pomper 30m3 d’eau à une hauteur de 120 mètres… ou 300m3 à 12 mètres (sans parler des pertes dues aux rendements, 80 ou 60%)
https://www.econologie.com/forums/energies-renouvelables/stockage-d-energie-gravitaire-t14517.html
Les technologies actuelles de stockage et leur état de maturité
CAES (compressed Air Energy Stockage)
https://www.connaissancedesenergies.org/fiche-pedagogique/caes-stockage-par-air-comprime
Batterie à eau salée
Aquionenergy : Société fabricante d’une batterie à eau salée, actuellement en redressement au USA depuis juillet 2017
http://aquionenergy.com
Étude malgache d’une pile à l’eau de mer
https://www.pile.fr/parlons/eau-mer
http://reflexionsnouvelles.blogspot.com/2012/09/une-pile-leau-de-mer.html
